近年来，新能源高速发展，储能设备不断更新迭代，技术已经很成熟，储能设备分为三大类，物理储能，化学储能及电磁储能，其中化学储能在国内外应用最广

储能设备系统一般构成主要包括蓄电池系统，PCS变流器系统。箱变系统、站用变系统、能量管理系统和监控系统还有电缆组成

散热风扇及散热器作为储能设备主要的散热系统，由储能设备监控系统控制散热系统来保证正常散热，温度过高对于储能设备来说影响很大，监控系统检测高温将报警，系统暂停工作，严重将影响整个设备寿命，所以散热风扇品质尤为重要

案例一

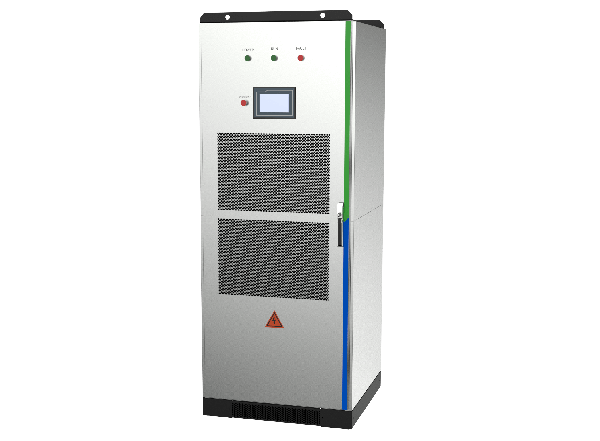

EJ系列储能系统BESS是集锂电池和双向储能变流器于一体的智能化、模块化供电设备，针对不同的应用场景，将锂电、双向AC/DC变流器、双向DC/DC变流器、静态转换开关STS 、能量管理系统EMS等模块任意组合，并搭配完善的空调、消防、安防等子系统，可实现并网供电、离网供电、并离网不间断供电、静态无功补偿、谐波抑制等功能。

该储能系统采用12038散热风扇，12v供电，额定转速4500RPM，采用PWM调速改变空载、低载及负载时的散热效果，并集成实时散热效果状态反馈，每个格屉安装两台，一组14屉，一共16组，一台储能系统共安装448台12038散热风扇

案例二

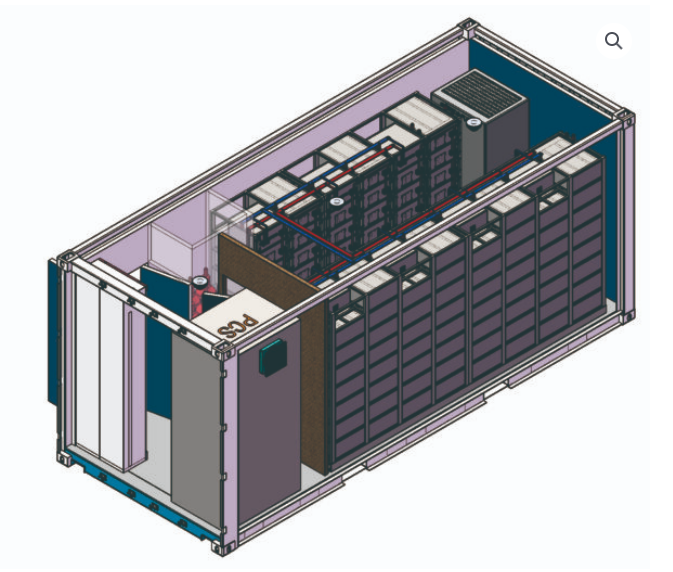

混合光储一体机集成了MPPT光伏，储能双向ACDC逆变器，STS和EMS等，可以连接到光伏和电池，为负载提供并网和备用电源。储能双向ACDC模块，运行MPPT的DCDC模块，静态转换开关和EMS可以组合成光储一体方案，适用于工业和商业应用，支持高达500kW的系统容量。具有更高 支持电池容量和放电时间预测并网和离网无缝切换，不间断电源负载配合EMS实时监控系统状态，支持RS485/CAN，手机/电脑智能监控，随时随地操作更方便等特点

该光储一体机搭载俩组12025散热风扇，一组四台共8台，搭配RD报功能，停转堵转及时反馈信号

案例三

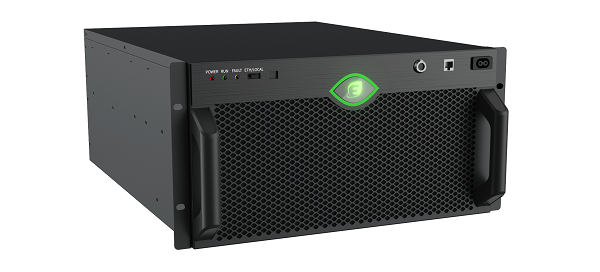

储能双向AC/DC变流器EPCS系列储能双向AC/DC变流器，采用三电平拓扑结构，可以实现直流到交流、交流到直流的双向变换，既可以将交流电转化为直流电为蓄电池充电，也可将直流电转化为交流电，为负载供电或回馈给电网。

额定功率: 30kW, 50kW, 62.5kW, 80kW, 100kW，可多模块并机至1MW。额定功率: 400Vac、电网频率: 50/60Hz ± 10%。直流侧电压范围: 615~900(3P3L)/650~900(3P4L)。

该储能双向AC/DC变流器搭载8038散热风扇，PWM+FG，实现智能化控制

案例四

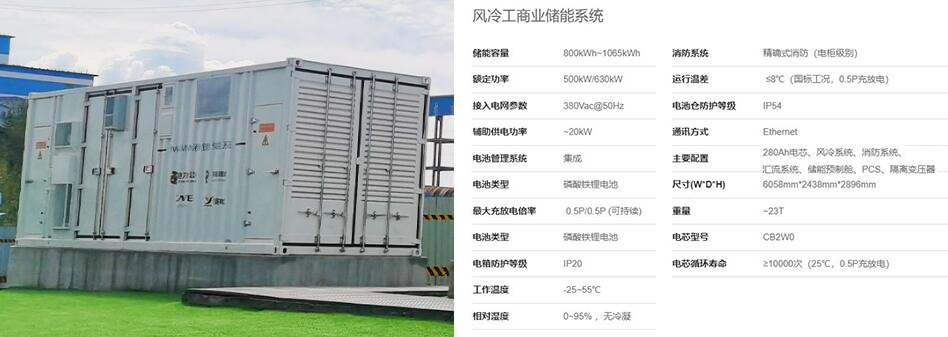

液冷储能系统具备IP67防护等级，适用于削峰填谷、交流电网扩容、工厂备电、工商业电力保障、离网应急供电等多种应用场景。

该设备搭载多台28080风机，在设备内部主要发热源对点散热，根据充放电不同时间段切换不同散热效率，精准把控，风扇工作状态反馈给控制台，可实现远程监测

根据五年合作储能行业经验总结以下数据

储能设备散热风扇常规使用尺寸：12038风扇、14038风扇、15050风扇、17251风扇、20053风扇、20060风扇、8038风扇

储能设备散热风扇性能要求：调速，温控、抗干扰、双滚珠轴承（长寿命）、运行监测、抗脆化、抗电涌

储能设备散热风扇配件：配套网罩

储能散热风扇噪音及风量要求：噪音值40-62dBA，风量：170-600CFM(根据不同储能设备而定）

储能设备散热风扇电压选择：直流为主，12v，24v，48v

东兴岳具有丰富的储能设备合作经验，产品选型，知识点咨询请联系我们
