散热风扇/离心风机的安装空间要求
2024-03-18(2482)次浏览

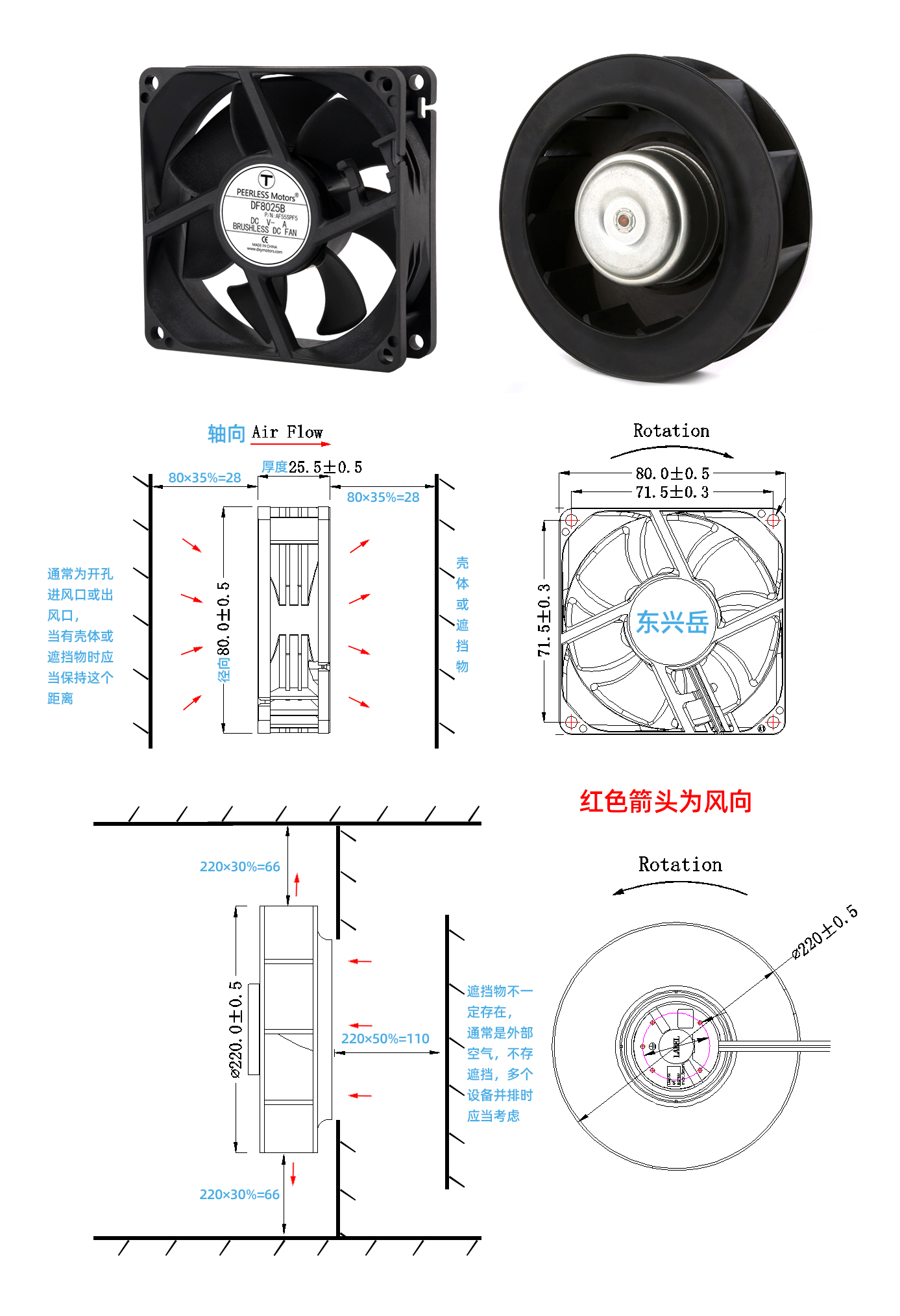

轴流式散热风扇
气流在进风口与出风口为同一方向,也称为轴向流动,对径向安装要求是安装空间的直径不能小于风机直径,如采用8025散热风扇80×80×25mm,扇叶直径为80mm,那么进风口至少要为80mm,比80mm小就是遮挡了进风口。
轴向要求是进风口和出风口与障碍物保持一定的距离,通常需要35%以上,以8025散热风扇为例,直径为80mm,那么80×35%=28,进风口与出风口障碍物需要至少距离28mm以上才能保证散热效果,另外,很多设备在使用风扇时基本接触外界空气一端是无遮挡物
后倾式离心风机
气流经离心力从叶轮四周甩出,适用于此导流方式的设备,如柜顶安装,制冷系统,对与轴流式风扇来说更加复杂,安装空间更加严格。进风口与障碍物距离不能低于叶轮直径的50%,以220离心风机为例,尺寸为直径220×75mm,220×50%=110,也就是进风口与障碍物或壳体不能低于110mm。
由于出风口呈四周甩出方式,出风口与四周壳体需要保持在叶轮直径的30%以上,如采用220离心风机,叶轮边缘与壳体距离,220×30%=66,那么这个具体至少要为66mm,
轴流风扇和离心风机安装要求应当不能低于以上尺寸才能保证散热效果,在设备应用散热方面,更多是较为复杂内部结构,还应当考虑设备内部主要发热体处于哪个位置,同时散热风扇的风量风压也是影响散热效果的因素之一。更多散热解决方案可向我们咨询!
散热风扇选型报价 使用问题 故障等咨询热线,东兴岳风扇厂家:18924583791
