储能PCS散热风扇选型案例
2024-03-30(1922)次浏览
储能PCS,即PowerConversionSystem,中文名称为储能变流器。它是一种电力转换系统,主要用于储能设备。
储能PCS的主要作用包括:
1.控制蓄电池的充电和放电过程,进行交直流的变换。这意味着它可以将电能从电网或其他电源转换为可存储的形式,并在需要时将其释放出来供电。
2.在无电网情况下,储能PCS可以直接为交流负荷供电,这使其在可再生能源发电、电网调峰填谷以及应急备用电源等领域具有广泛的应用前景。
3.通过接收后台控制指令,根据功率指令的符号及大小,控制变流器对电池进行充电或放电,实现对电网有功功率及无功功率的调节。
4.与BMS(电池管理系统)通讯,获取电池组状态信息,实现对电池的保护性充放电,确保电池运行安全。
在从以上描述总结为:储能PCS在平衡电网负荷、提高电能利用效率、减少能源浪费以及提供可靠的备用电源以应对突发情况等方面发挥着重要作用。
那么,储能PCS在负载产生大量热量需要散热风扇来进行散热,散热风扇对储能PCS的正常运行和长寿命起到关键作用,散热降温维持工作温度,延长储能PCS寿命以及提高PCS可靠性,减少故障发生的概率。

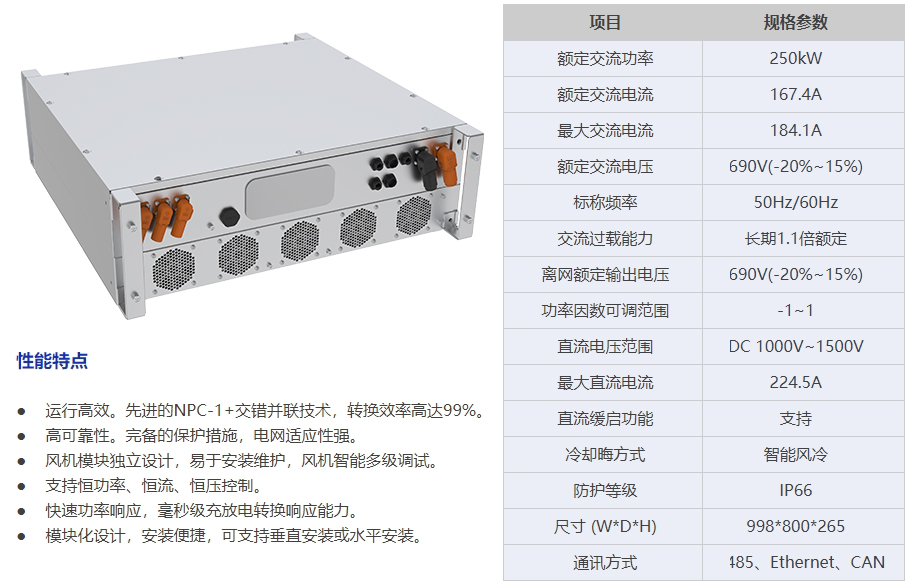

散热风扇在储能PCS中需要平衡多种状态下的散热效果,以250KTLPCS模块为例,其参数如下

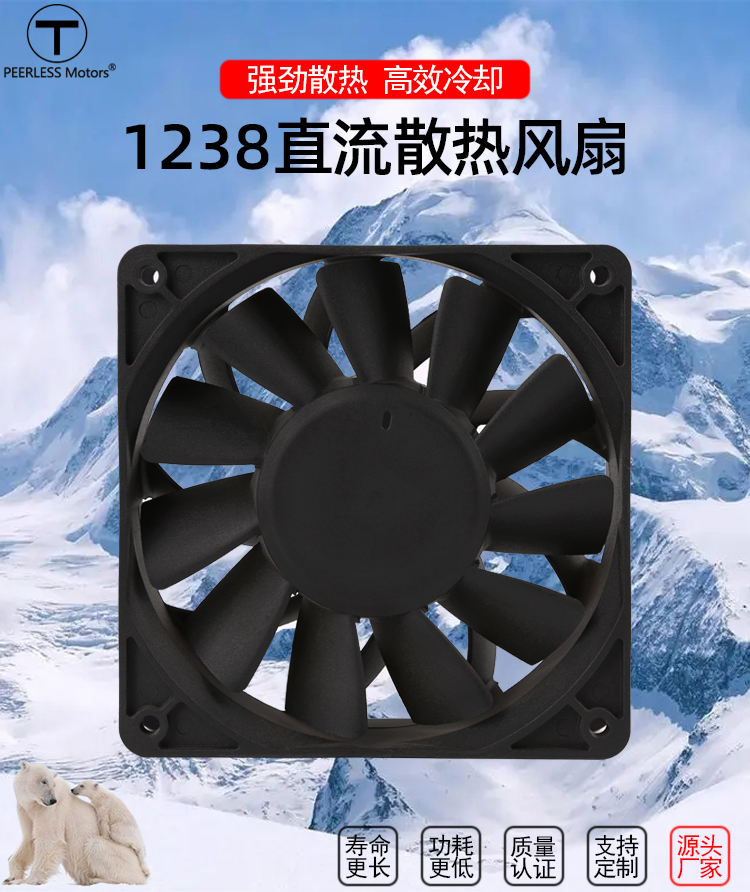

其搭载12038直流12v散热风扇,每台设备模块安装五台,在设计之初,要求大风量情况下选择14038直流风扇,但介于尺寸限制,采用12038双滚珠高转速散热风扇,满足高负载状态下PCS的散热需求。
同时在储能BMS中,需要系统性调节散热需求,风扇接入PWM调速和RD运转状态检测必不可少,在RD功能中,也能实现风扇异常报警,报警方式可以可视化LED灯和系统信号传输等方式。在储能设备中简称智能风冷
储能PCS如何选择合适的散热风扇,根据厂家提供风扇参数,结合设备功率,温升,体积,想要控制的温度范围、通过热仿真进行测试,契合设备使用特点建立调速方案。

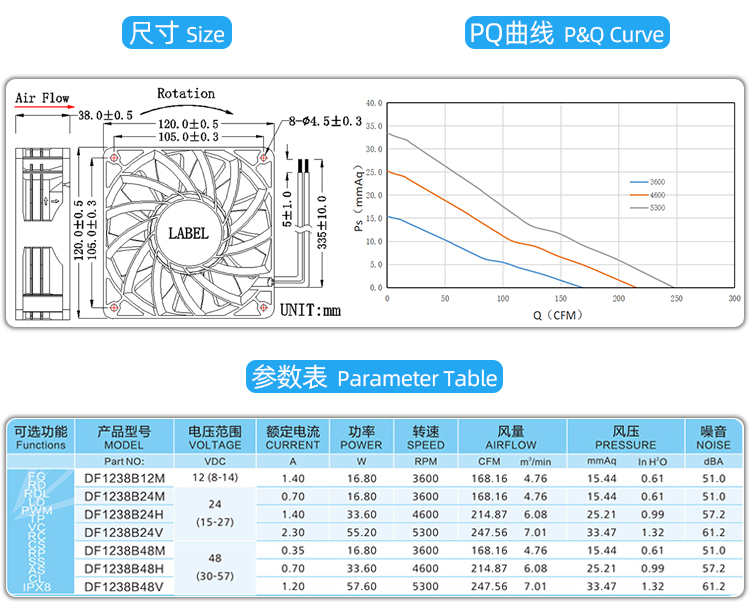

12038散热风扇,转速范围为:3600-5300rpm,风量区间:168-247CFM,支持功能:调速、监测、软启动保护、限流保护、反接保护、异常报警、防水防腐,采用直流无刷外转子电机、双滚珠轴承以及11叶大风量静音设计,不仅能满足新能源节能、高效、环保、安全的特点,多参数规格选择更是能满足市面上大部分储能PCS使用。
同时,在双八五标准中,不仅能满足条件,且在该环境中性能稳定,各方面表现均优于其他竞品,逐渐成为新能源设备散热的新宠
散热风扇选型报价 使用问题 故障等咨询热线,东兴岳风扇厂家:18924583791
